直線軸承工作過程
文章出處:知識中心 網責任編輯: 洛陽軸承 閱讀量: 發表時間:2021-09-26 16:46:19
直線軸承是一種精度高、成本低、摩擦阻力小的直線運動系統。直線軸承是和導向軸組合使用的,利用滾珠的滾動運動實現無限直線運動的直動系統。

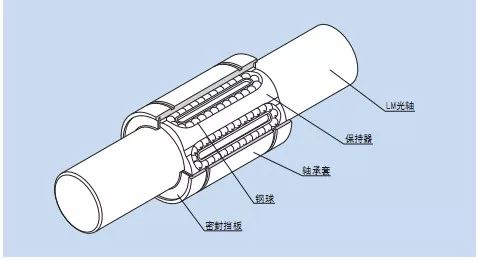

直線軸承結構
直線軸承工作過程
直線軸承是在外圈之內裝有鋼球保持架,保持架裝有多個滾球,滾珠作無限循環運動。保持架的兩端以密封墊擋圈固定,在各鋼球受力工作的直線軌道方向上設有缺口窗,此部分是使受載荷的鋼球與軸作滾動接觸,用非常低的磨擦系數相對移動。
因此直線球軸承為機械設備、自動化設備、節能設備等最合適選用的軸承。
直線軸承分類
1、按材質分:
外殼:不銹鋼、軸承鋼、鋁合金(帶座直線軸承);
保持架:有樹脂、不銹鋼、軸承鋼;
表面處理:鍍鉻、鍍鎳、表面陽極氧化(直線軸承外固定座)等等。

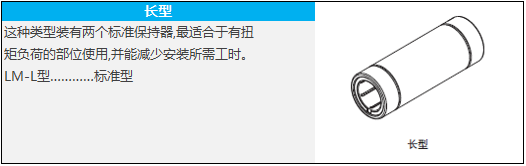

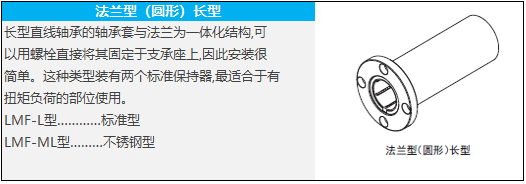

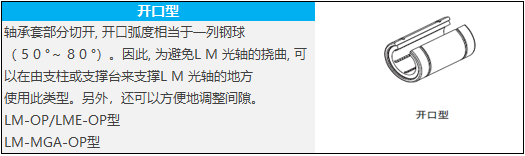

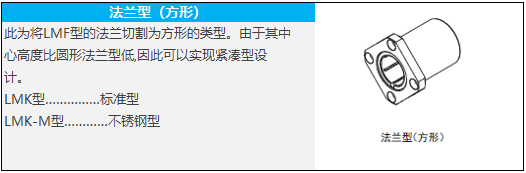

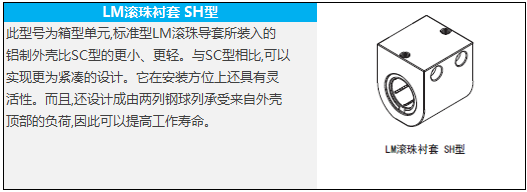

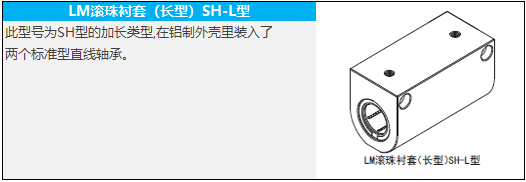

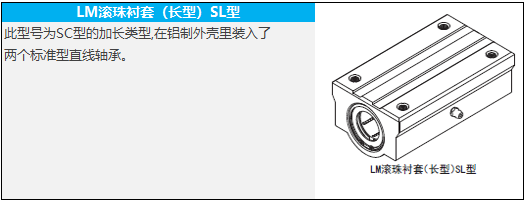

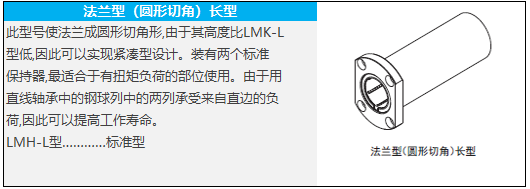

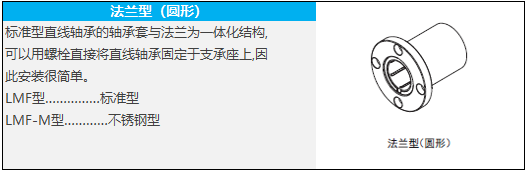

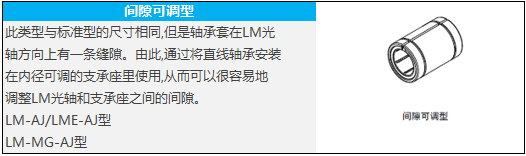

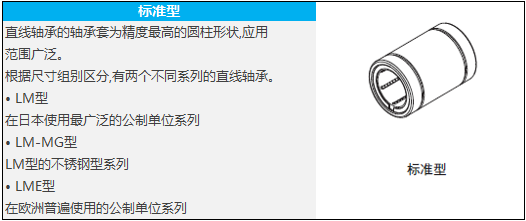

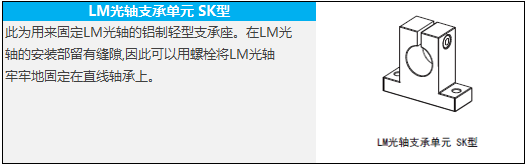

2、按形狀分:
3、按系列分:
直線軸承按系列分,分為兩大系列即LM和LME系列。
LM系列用于亞洲,東南亞國家,日本,韓國,中國等;
LME系列多用于歐洲,美國,德國,意大利等地區;
兩大系列結構特點,除尺寸不同,孔徑公差不同,其結構大致一樣。

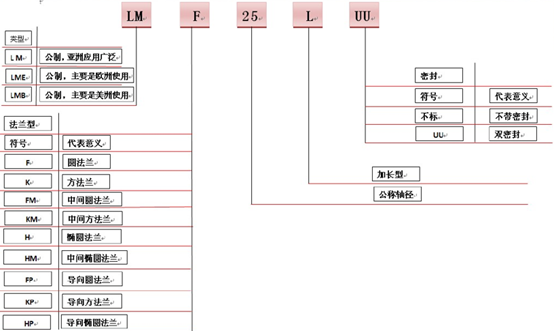

直線軸承代碼
標準型直線軸承代碼
法蘭式直線軸承代碼
直線軸承應用
電子設備、食品機械、包裝機械、醫療機械、印刷機械、紡織機械、機械、儀器、機器人、工具機械、數控機床、汽車及數字化三維坐標測量設備等精密設備或特殊機械行業之中。
直線軸承公差
1、與直線軸承配合使用:建議使用g6公差導向軸(普通間隙配合);

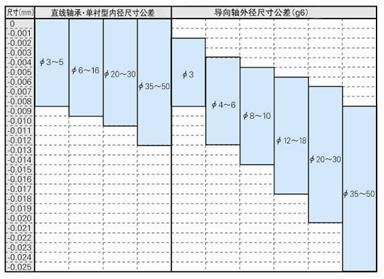

2、直線軸承與導向軸(g6公差)公差范圍;
直線軸承潤滑
1、脂潤滑
直線軸承內部注入防蝕油,若用油脂潤滑時,先用煤油或有機溶濟清除防蝕油,風干后再添加潤滑脂。
2、油潤滑
若用油潤滑時,不必清除防蝕油;潤滑油可從供油管給油,或從軸線軸承外殼的油孔給油。由于密封圈會刮掉潤滑油,油潤滑不適用無孔的帶密封圈軸承。
直線軸承品牌
免責聲明:圖文素材來源于網絡,版權歸原作者所有,如有侵權,請聯系刪除。
